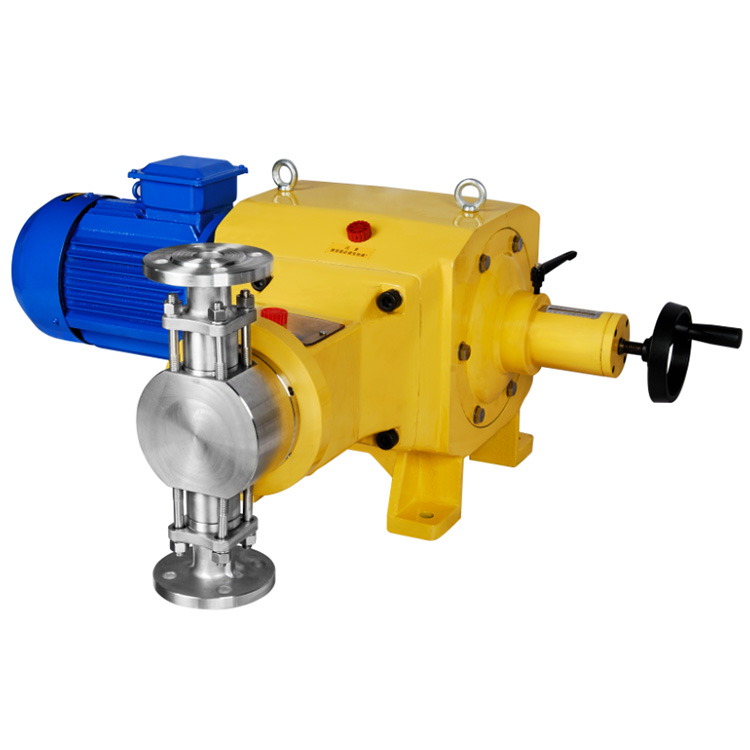

一、柱塞式計量泵簡介
柱塞式計量泵通過柱塞的往復運動，使工作腔的容積發生周期性變化，從而將工作介質吸入或排除。柱塞式計量泵泵頭結構簡單，經濟性、計量精度較高，柱塞和密封之間橫向自動對中，確保兩者之間的磨損小。
二、DZ-D型柱塞式計量泵特點
1. 排出壓力較廣泛，可制成高壓泵；
2. 能輸送較高粘度介質，不推薦用在輸送腐蝕性漿料及危險性化學品的工況；
3. 軸封為填料密封，有泄漏，需周期性調整填料的預緊力，填料與柱塞是一對易損件；
4. 結構簡單，維護方便，性價比較好；
5. 可通過調節沖程長度，實現調節流量；配用變頻電機、變頻器改變電機頻率來控制流量，可實現遠程控制；
6. 可做成各類型的保溫泵頭，并且可以做成多頭并聯，用做添加不同液體和不同流量和壓力。
三、工作條件及可選配置
|
介質溫度： |
-30℃—150℃ |
|
可選泵頭材質： |
304、316 |
|
可選電機： |
380，防爆電機、變頻電機 |
四、性能參數表
|
型號 |
流量 L/H |
壓力 MPa |
功率 kw |
柱塞 直徑 mm |
行程 mm |
泵速 min-1 |
進出 口徑 mm |
重量 kg |
|
DZ-D 18/50 |
18 |
50 |
4 |
10 |
40 |
127 |
10 |
150 |
|
DZ-D 18/40 |
18 |
40 |
3 |
10 |
||||
|
DZ-D 25/45 |
25 |
45 |
4 |
12 |
||||
|
DZ-D 25/35 |
25 |
35 |
3 |
12 |
||||
|
DZ-D 50/38 |
50 |
38 |
4 |
16 |
||||
|
DZ-D 50/30 |
50 |
30 |
3 |
16 |
||||
|
DZ-D 85/28 |
85 |
28 |
4 |
20 |
15 |
|||
|
DZ-D 85/20 |
85 |
20 |
3 |
20 |
||||
|
DZ-D 135/18 |
135 |
18 |
4 |
25 |
||||
|
DZ-D 135/12 |
135 |
12 |
3 |
25 |
||||
|
DZ-D 200/11 |
200 |
11 |
4 |
30 |
||||
|
DZ-D 200/8 |
200 |
8 |
3 |
30 |
||||
|
DZ-D 270/8 |
270 |
8 |
4 |
35 |
||||
|
DZ-D 270/6 |
270 |
6 |
3 |
35 |
||||
|
DZ-D 365/6.3 |
365 |
6.3 |
4 |
40 |
20 |
|||
|
DZ-D 365/4.5 |
365 |
4.5 |
3 |
40 |
||||
|
DZ-D 570/4 |
570 |
4 |
4 |
50 |
||||
|
DZ-D 570/3 |
570 |
3 |
3 |
50 |
||||
|
DZ-D 700/3.5 |
700 |
3.5 |
4 |
55 |
||||
|
DZ-D 700/2.5 |
700 |
2.5 |
3 |
55 |
||||
|
DZ-D 830/3 |
830 |
3 |
4 |
60 |
||||
|
DZ-D 830/2.3 |
830 |
2.3 |
3 |
60 |
||||
|
DZ-D 1150/2.3 |
1150 |
2.3 |
4 |
70 |
25 |
|||
|
DZ-D 1150/1.5 |
1150 |
1.5 |
3 |
70 |
||||
|
DZ-D 1500/2 |
1500 |
2 |
4 |
80 |
||||
|
DZ-D 1500/1.3 |
1500 |
1.3 |
3 |
80 |
||||
|
DZ-D 1900/1.5 |
1900 |
1.5 |
4 |
90 |
||||
|
DZ-D 1900/0.8 |
1900 |
0.8 |
3 |
90 |
32 |
|||
|
DZ-D 2100/1.2 |
2100 |
1.2 |
4 |
95 |
||||
|
DZ-D 2100/0.8 |
2100 |
0.8 |
3 |
95 |
||||
|
DZ-D 2350/0.8 |
2350 |
0.8 |
4 |
100 |
||||
|
DZ-D 2350/0.6 |
2350 |
0.6 |
4 |
105 |
40 |
|||
|
DZ-D 2850/0.5 |
2850 |
0.5 |
4 |
110 |
||||
|
DZ-D 3500/0.8 |
3500 |
0.8 |
4 |
110 |
155 |
|||
|
DZ-D 3800/0.7 |
3800 |
0.7 |
4 |
115 |
||||
|
DZ-D 4150/0.6 |
4150 |
0.6 |
4 |
120 |

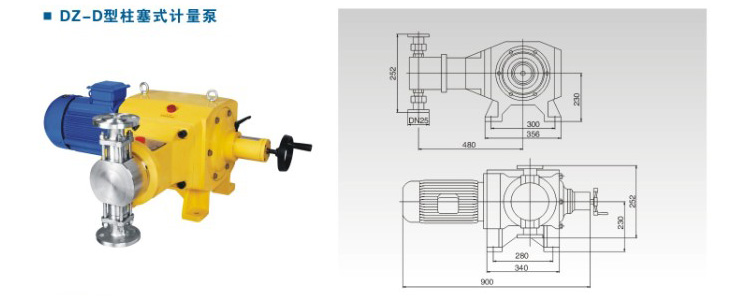

五、安裝尺寸圖
DZ-D型柱塞式計量泵產品原理：
1. 通過柱塞的往復運動，直接將工作介質吸入或排出。由于柱塞和密封都直接接觸介質，選擇合造的柱塞材質和密封形式，可保證泵在運轉過程中具有更理想的性能。
2. 柱塞泵頭結構簡單、經濟、計量精度高，需要選擇和維護好密封， 柱塞和密封之間橫向自動對中性，確保兩者之間的磨損小。柱塞的材質有不銹鋼、氧化陶瓷，氧化陶瓷具有耐腐蝕和硬度高耐磨的特點。
