ZW型自吸式排污泵
銷售熱線：021-66525777 63099652
產品分類:自吸泵
口徑（進口/出口）:25-300(mm)
流量:5-800(m3/h)
正奧泵業優勢：知名度高，品質可靠，服務完善 現貨供應
各種材質、非常規產品皆可訂做
- 產品概述
- 選型參數

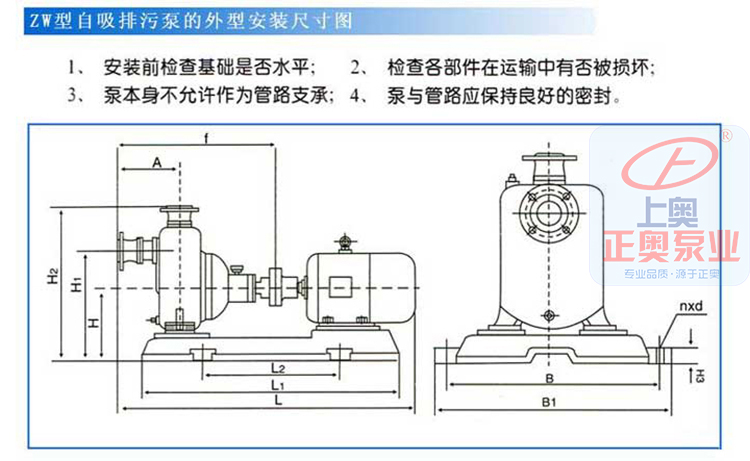

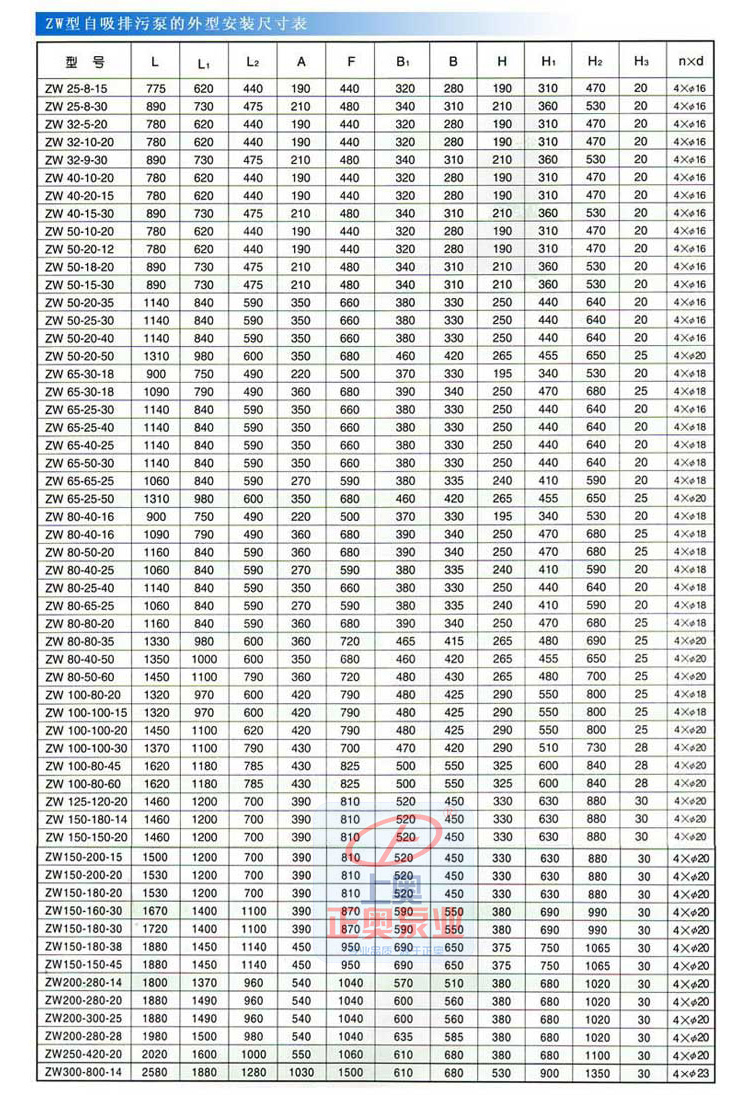

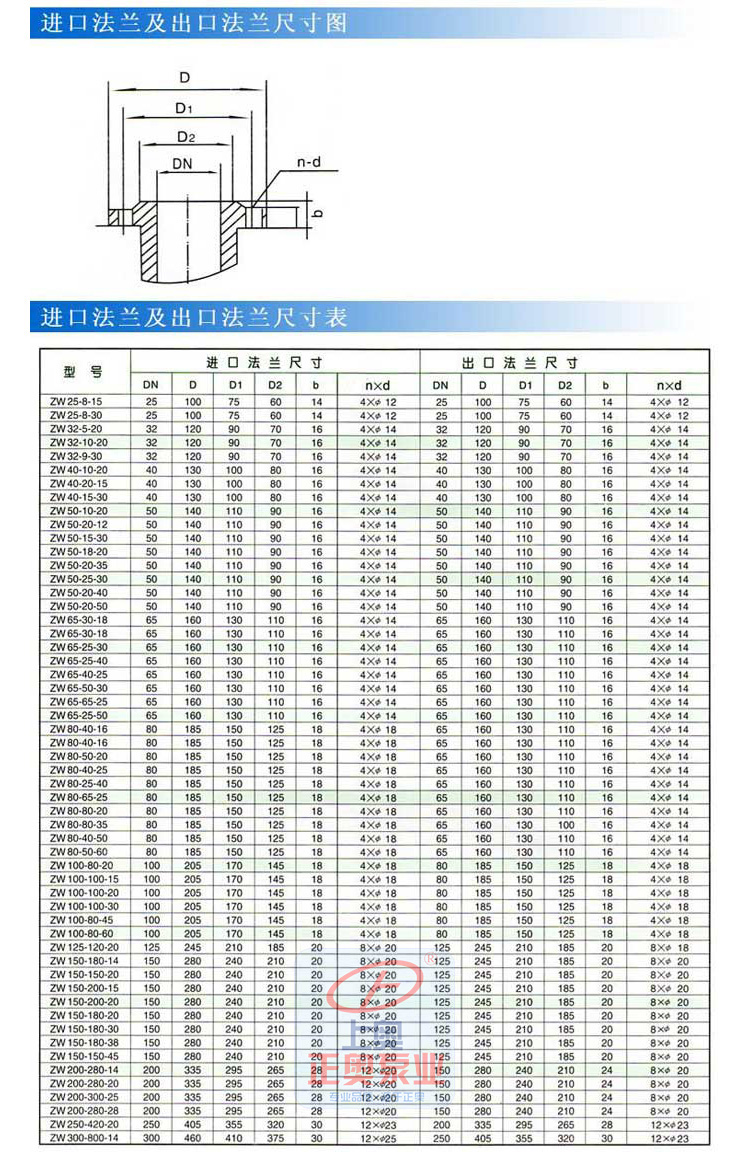

- 安裝尺寸
- 應用領域
- 型號意義
- 產品特點
一、ZW型自吸式無堵塞排污泵產品介紹：
ZW型自吸式無堵塞排污泵，是本司根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能。既可象一般清水自吸泵那 樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕人力的勞動強度，而且安裝使用方便。
二、ZW型自吸式無堵塞排污泵產品優點：
1、排污能力強：特殊的葉輪防堵設計，確保了泵無堵塞。
2、采用水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。
三、ZW型自吸式無堵塞排污泵技術參數：
| 型號 |
進出口徑 (mm) |
流量 (m3/h) |
揚程 (m) |
電機功率 (kw) |
自吸高度 (m) |
| 25ZW8-15 | 25×25 | 8 | 15 | 1.5-2P | 5 |
| 32ZW10-20 | 32×32 | 10 | 20 | 2.2-2P | |
| 40ZW20-15 | 40×40 | 20 | 15 | 2.2-2P | |
| 40ZW15-30 | 15 | 30 | 3.0-2P | ||
| 50ZW10-20 | 50×40 | 10 | 20 | 2.2-2P | |
| 50ZW20-15 | 20 | 15 | 2.2-2P | ||
| 50ZW18-22 | 18 | 22 | 3.0-2P | ||
| 50ZW15-30 | 15 | 30 | 3.0-2P | ||
| 65ZW30-18 | 65×50 | 30 | 18 | 4.0-2P | |
| 65ZW20-30 | 20 | 30 | 5.5-2P | ||
| 65ZW25-40 | 25 | 40 | 7.5-2P | ||
| 80ZW40-16 | 80×65 | 40 | 16 | 4.0-4P | |
| 80ZW65-25 | 65 | 25 | 7.5-2P | ||
| 80ZW80-35 | 80 | 35 | 15.0-2P | ||
| 80ZW50-60 | 50 | 60 | 22.0-2P | ||
| 80ZW80-45 | 80 | 45 | 22.0-2P | ||
| 100ZW80-20 | 100×80 | 80 | 20 | 7.5-4P | |
| 100ZW100-15 | 100 | 15 | 7.5-4P | ||
| 100ZW100-20 | 100 | 20 | 11.0-4P | ||
| 100ZW100-30 | 100 | 30 | 22.0-2P | ||
| 100ZW80-45 | 80 | 45 | 30.0-2P | ||
| 100ZW80-60 | 80 | 60 | 37.0-2P | ||
| 100ZW80-80 | 80 | 80 | 45.0-2P | ||
| 125ZW120-20 | 125×125 | 120 | 20 | 15.0-4P | |
| 150ZW200-15 | 150×150 | 200 | 15 | 15.0-4P | |
| 150ZW200-20 | 200 | 20 | 22.0-4P | ||
| 150ZW200-28 | 200 | 28 | 30.0-4P | ||
| 150ZW400-25 | 400 | 25 | 55.0-2P | ||
| 150ZW180-40 | 180 | 40 | 55.0-4P | ||
| 200ZW280-12 | 200×150 | 280 | 12 | 22.0-4P | |
| 200ZW300-18 | 300 | 18 | 37.0-4P | ||
| 200ZW300-25 | 300 | 25 | 45.0-4P | ||
| 200ZW280-28 | 280 | 28 | 55.0-4P | ||
| 250ZW400-22 | 250×200 | 400 | 22 | 55.0-4P | |
| 300ZW800-14 | 300×250 | 800 | 14 | 55.0-4P |
四、ZW型自吸式無堵塞排污泵使用事項：
1.吸入管路越短越好，最長不超過10M。
2.此泵若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止泵內留下沉淀物。
3.自吸泵第一次使用，仍需將泵腔灌滿水。
4.常規運行3000小時后，需對水泵進行拆檢保養，必要時更換不宜再用的易損件。
5.此泵可定做直聯式，同心度高，穩定性增強，亦更為經濟，不過維修稍嫌麻煩。
五、ZW型自吸式無堵塞排污泵故障解決：
|
自吸排污泵故障現象
|
自吸排污泵故障原因分析
|
自吸排污泵故障排除方法
|
|
自吸式排污泵不出水
|
泵體內未加儲液或儲液不足
|
加足
|
|
吸入管路漏氣
|
消除管路漏氣現象
|
|
|
電壓過低
|
調整電壓
|
|
|
吸程過高或吸入管路太長
|
降低吸程或縮短管路
|
|
|
機械密封泄漏過大
|
修理或更換
|
|
|
自吸式排污泵出水不足
|
因使用不當，葉輪流道或吸入管路被堵塞
|
消除堵塞物
|
|
葉輪磨損嚴重
|
更換葉輪
|
|
|
功率不足轉速太低
|
調整至額定轉速
|
|
|
自吸式排污泵噪音、振動過大
|
底腳不穩
|
加固
|
|
軸承磨損嚴重
|
更換軸承
|
|
|
泵與電機主軸不同軸
|
調整同軸度
|
|
|
自吸式排污泵軸承溫度過高
|
潤滑脂變質或干燥
|
更換潤滑脂
|
|
軸承損壞
|
更換
|
|
|
自吸式排污泵泄漏
|
聯接螺栓松動
|
固緊
|
|
密封件磨損
|
更換
|

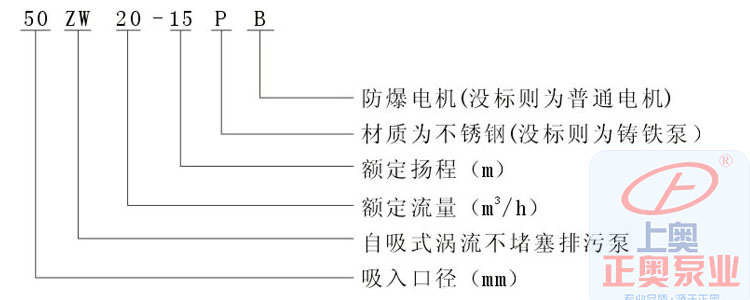

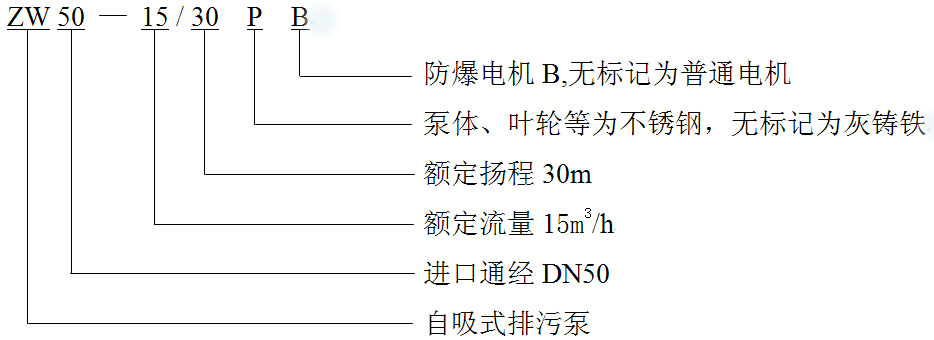

六、ZW型自吸式無堵塞排污泵型號定義：

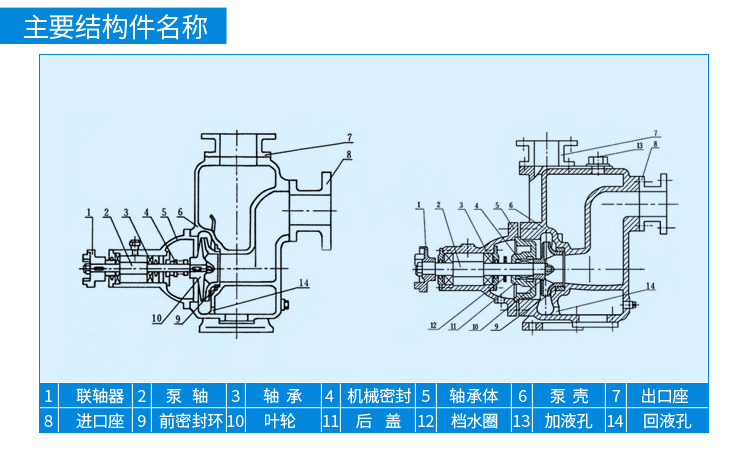

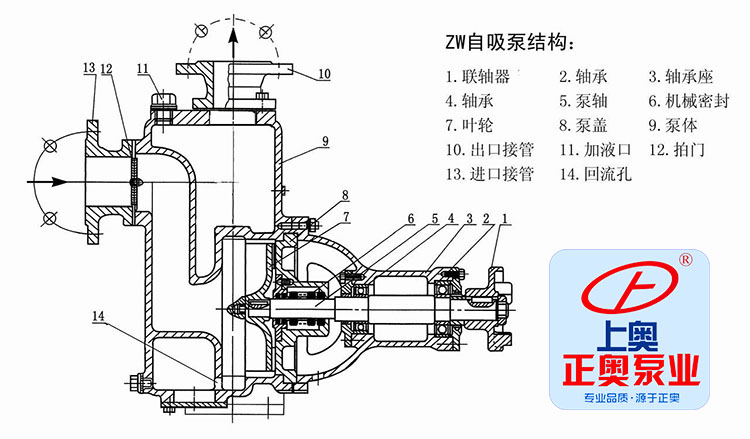

七、ZW型自吸式無堵塞排污泵結構圖紙：
結構及工作原理
ZW系列自吸式無堵塞排污泵，主要由泵體.葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、迸、排接管等組成。泵的結構見圖。
泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后.泵內腔已儲有一定容積的 液體。當泵起動，泵內的儲液在葉輪的作用下，夾帶著空氣被向上出.液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度， 達到自吸的作用。
ZW型自吸式無堵塞排污泵（結構圖）
ZW型自吸式無堵塞排污泵（結構圖）
