- 產品概述
一、產品概述：

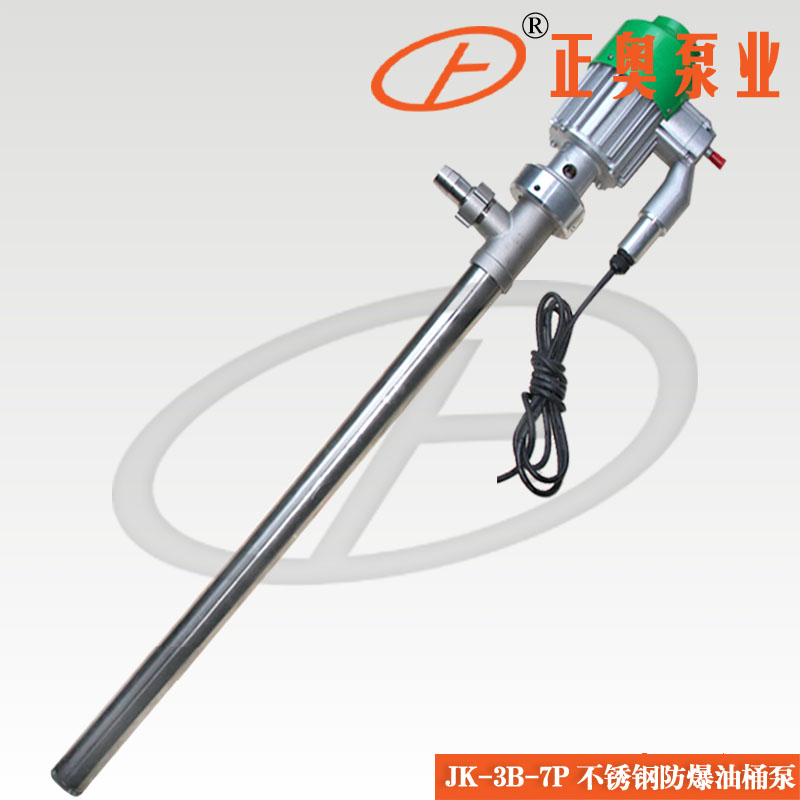

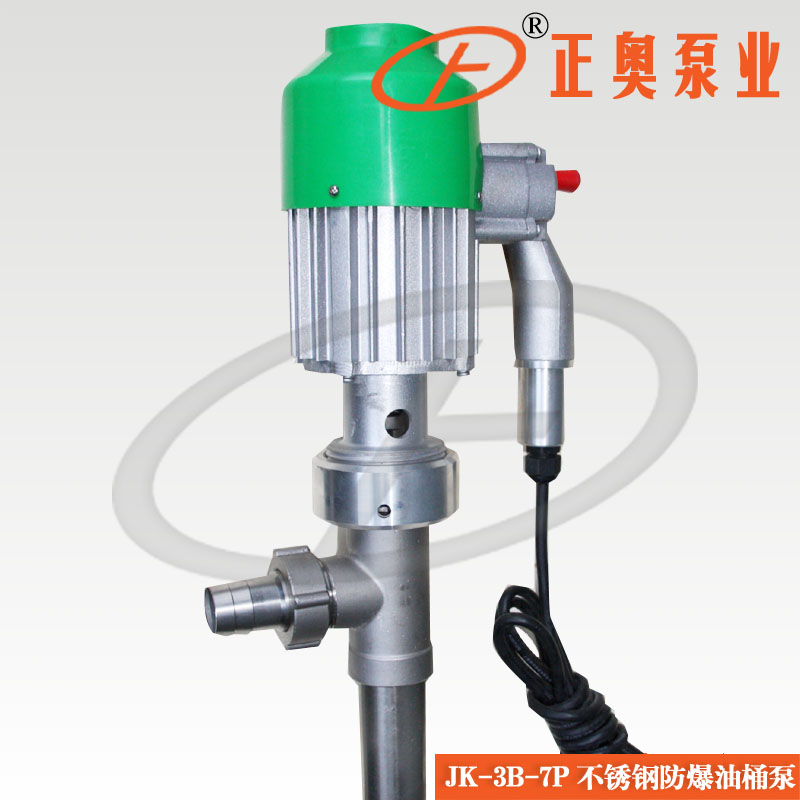

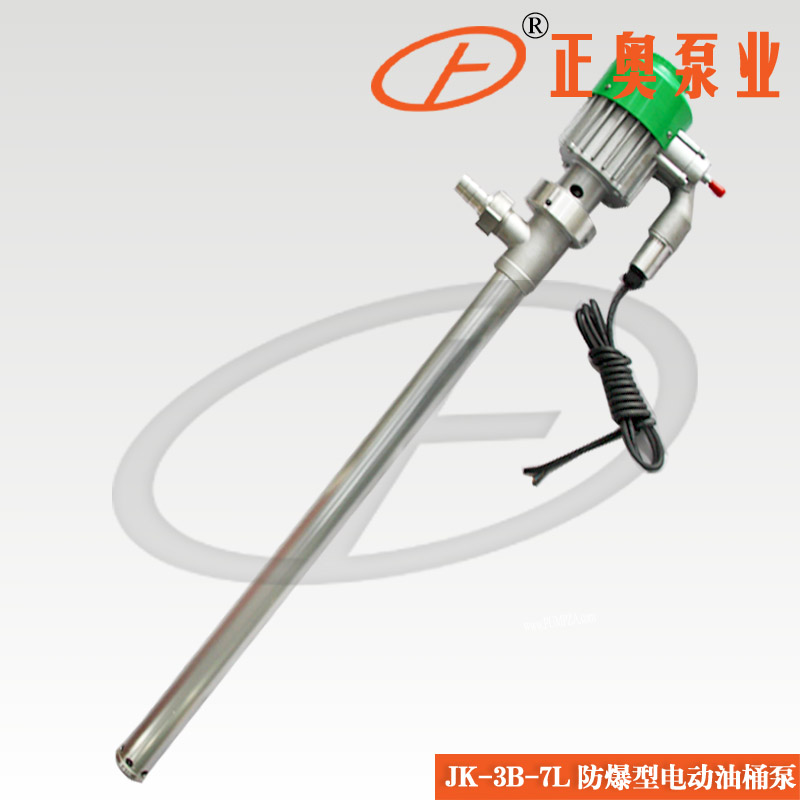

上奧牌JK-3B-7防爆型電動油桶泵是一種新型油類輸送機具，廣泛適用于各個事業廠礦單位輸送和抽吸各種油料、如柴油、煤油、機油等。本泵結構緊湊、性能穩定、操作簡單、只要將泵體插入油桶，打開電源開關即可將桶內油料吸出來，方便省力、效率高，本泵配有交流單相電動機。根據材質,電機不同，型號可分為： JK-3、JK-3B、JK-3-3、JK-3-5、JK-3-7、JK-3-9、JK-3B-5、JK-3B-7系列（編號為SB-1，SB-1-1,SB-2,SB-2-1SB-3,SB-4,SB-5,SB-6,SB-7,SB-8,SB-10,SB-12,SB-12,SB-15,SB-16系列）鋁合金，不銹鋼或防爆型。我們備有詳細資料，歡迎索取。正奧該系列泵可按防爆區域和非防爆區域選用，凡在防爆區域使用配置防爆型電機，這類電機分三種機組型號，當使用條件含各種易燃易爆混合時，應選用最高組級。
上奧牌電動抽液泵是一種新型油類輸送機具，本泵結構緊湊、性能穩定、操作簡單、只要將泵體插入油桶，打開電源開關即可將桶內油料吸出來，方便省力、效率高，本泵配有交流單相電動機。
二、型號意義：
三、結構特點：
油桶泵JK-3B，SB系列電動抽液泵是上海正奧水泵有限公司引進西德優質樣機開發研制而成，各項技術指標均能達到樣機水平，并在樣機基礎上開發了不同的使用場合不同抽吸液體的系列派生產品，正奧該系列泵為輕便型管式軸流泵，具有效率高，使用、維修方便等特點。如在易燃易爆場合使用，可選用我公司生產的防爆型電動抽液泵。（JK-3B、JK-3B-7、SB-3型、SB-4型SB-7型、SB-8型）使用防爆型電動抽液泵時應按GB38361-2《爆炸環境用防爆電氣設備》有關規定并正確使用防爆插頭插座。
四、性能參數：
|
型 號
|
編號
|
流量
|
揚程
m
|
進口
mm
|
出口
mm
|
功率
W
|
轉速
r/min
|
材質
泵管
|
重量
Kg
|
|
|
L/min
|
m3/h
|
|||||||||
|
JK-3P
|
SB-5
|
40
|
2.4
|
1-2
|
45
|
20
|
120
|
2900
|
不銹鋼
|
6
|
|
JK-3L
|
SB-6
|
40
|
2.4
|
1-2
|
45
|
20
|
120
|
2900
|
鋁合金
|
4
|
|
JK-3BP
|
SB-7
|
40
|
2.4
|
1-2
|
45
|
20
|
120
|
2900
|
不銹鋼
|
8
|
|
JK-3BL
|
SB-8
|
40
|
2.4
|
1-2
|
45
|
20
|
120
|
2900
|
鋁合金
|
6
|
|
JK-3-3L
|
SB-10
|
70
|
4.2
|
3
|
45
|
30
|
320
|
8000
|
鋁合金
|
5
|
|
JK-3-5P |
SB-11 |
50 |
3.6 |
5-7 |
45 |
20 |
180 |
2900 |
不銹鋼 |
7 |
|
JK-3-5L |
SB-12 |
50 |
3.6 |
5-7 |
45 |
20 |
180 |
2900 |
鋁合金 |
5 |
|
JK-3B-5P |
SB-15 |
50 |
3.6 |
5-7 |
45 |
20 |
180 |
2900 |
不銹鋼 |
9 |
|
JK-3B-5L |
SB-16 |
50 |
3.6 |
5-7 |
45 |
20 |
180 |
2900 |
鋁合金 |
7 |
|
JK-3-7P
|
SB-1
|
100
|
6
|
7-10
|
41
|
32
|
700-880
|
10000
|
不銹鋼
|
10
|
|
JK-3-9P
|
SB-1-1
|
150
|
9
|
9-11
|
50
|
32
|
1100
|
10000
|
不銹鋼
|
11
|
|
JK-3-7L
|
SB-2
|
100
|
6
|
7-10
|
41
|
32
|
700-880
|
10000
|
鋁合金
|
8
|
|
JK-3-9L
|
SB-2-1
|
150
|
9
|
9-11
|
50
|
32
|
1100
|
10000
|
鋁合金
|
9
|
|
JK-3B-7P
|
SB-3
|
120
|
7.2
|
7-10
|
50
|
32
|
750-880
|
12000
|
不銹鋼
|
14
|
|
JK-3B-7L
|
SB-4
|
120
|
7.2
|
7-10
|
50
|
32
|
750-880
|
12000
|
鋁合金
|
12
|
|
備注：不銹鋼P：一般化學酸堿液體，水，油類產品液體的使用，鋁合金L：水，油類產品液體用； |
||||||||||
|
泵連軸器，葉輪為RPP增強聚丙烯塑料材質。 |
||||||||||
五、產品結構：
